✏Mobile Hardware Service ေလ့လာသူမ်ားအတြက္ Digital Multi Meter အသုံးျပဳနည္း✏

-Mobile Hardware Service ေလ့လာသူမ်ားအတြက္ Digital Multi Meter အသုံးျပဳနည္းျဖစ္ပါတယ္။
‘Myanmar Mobile Phone Hardware Solution’ Facebook Group မွာ Ko Htut တင္ထားတဲ့ Knowledge Note ကုိျပန္လည္မွ်ေ၀ေပးျခင္းျဖစ္ပါတယ္။

Myanmar Mobile Application Store မွ Mobile Hardware ေလ့လာသူမ်ား ဗဟုသုတရေစရန္ျပန္လည္မွ်ေ၀ေပးလုိက္ပါတယ္။ Digital Multi Meter တစ္လုံးမွာ တိုင္းတာလုိ့ရတဲ့ေယဘူယ်စနစ္ေတြကေတာ့
AC Voltage
DC Voltage
AC Current
DC Current
Risistance
Diode
Capacitor (n F)
Temperature ( ံC)
Continuity Measurement ( အစိတ္အပုိင္းတစ္ခုနွင့္တစ္ခု အဆက္အသြယ္ ရွိမရွိတုိင္း၊Circuit လမ္းေႀကာင္းၿပတ္မၿပတ္ တုိင္းတာၿခင္း စသည့္စနစ္ေတြကုိ တုိင္းတာေသာ အခါ ေကာင္းမြန္ပါက တတီတီ နွင့္ အသံၿမည္ အခ်က္ၿပေသာစနစ္ (Buzzer Alarm)
Battery Test အစရွိသည္တုိ့ၿဖစ္ပါသည္။
(မွတ္ခ်က္။ ။ေဖာ္ၿပပါ ေယဘူယ် အခ်က္မ်ားတြင္ပဲ မိမိ အသုံးၿပဳေသာ မီတာအမ်ိဳးအစား၊ ေမာ္ဒယ္လ္ကုိလုိက္ကာ အနည္းငယ္ကြဲလြဲႏုိင္ပါသည္။)

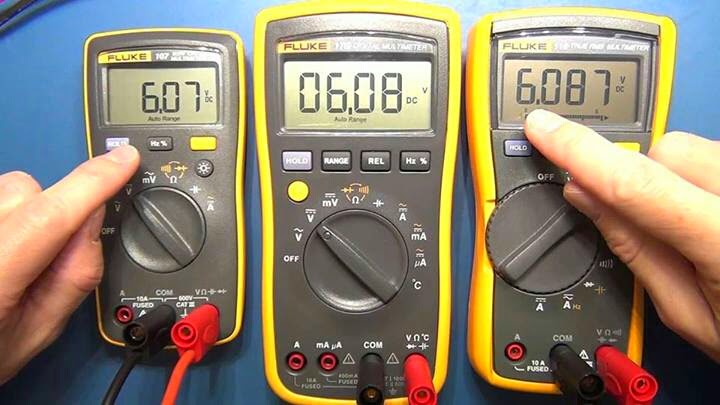

အခ်ိဳ့ Digital Multimeter မ်ားတြင္ AC V,DC V,A အစရွိသည္တုိ့ တုိင္းတာေသာ အခါတြင္ Auto Range စနစ္ပါရွိသည္ (ထုိစနစ္ပါရွိေသာ Digital Multimeter မ်ိဳးသည္ ပုိမုိေကာင္းမြန္သလုိ ေစ်းလည္း အလြန္ႀကီးပါသည္။ထုိစနစ္ရဲ့အားသာခ်က္ကေတာ့ မီတာမွ V,A,Ohm တုိ့ကုိ အလုိအေလ်ာက္ေဖာ္ၿပေပးၿခင္းပဲၿဖစ္ပါတယ္။)
DC Voltage Range
200mV (100 μV မွ 200mV ထိ )
2000mV (1mV မွ 2000mV ထိ)
20V (10mV မွ 20V ထိ)
200V (100mV မွ 200V ထိ)
500V (1V မွ 500V ထိ) တုိင္းတာႏိုင္ပါသည္။
AC Voltage Range
200V (100mV မွ 200V ထိ)
DC Current Range
200 μ A (0.1 μA မွ 200 μA ထိ)
2000 μA (1 μA မွ 2000 μA ထိ)
20mA (10 μA မွ 20mA ထိ)
200mA (100 μA မွ 200mA ထိ)
10A (10mA မွ 10A ထိ) တုိင္းတာႏိုင္ပါသည္။
ၽResistance Ohm (Ω) Range
200 Ω (0.1 Ω မွ 200 Ω ထိ)
2000 Ω (1 Ω မွ 2000 Ω ထိ)
20K Ω (10 Ω မွ 20K Ω ထိ)
200K Ω (100 Ω မွ 200K Ω ထိ)
20M Ω (10K Ω မွ 20M Ω ထိ)
200M Ω (100K Ω မွ 200M Ω ထိ) တို္င္းတာႏိုင္ပါသည္။
(eg။ ။360 Ω ရွိေသာ resistor တစ္လုံးအား 200 Ω Range တြင္ တုိင္းတာေသာအခါ မီတာ စေကးတြင္ 358,359 Ωခန့္ၿပသပါမည္။20k Ω Range တြင္တုိင္းပါက 0.36 Ω ၿပသပါမည္။)
Diode တုိင္းၿခင္း
Digital Multimeter ေတြမွာ Diode တုိင္းရန္အတြက္ သီးသန့္ Diode Range (scale) ပါရွိပါသည္။ေကာင္းမြန္ေသာ Diode တစ္ခုအား Diode Range မွာထားၿပီးတုိင္းပါက 518,519,714,713 အစရွိသၿဖင့္ ေဖာ္ၿပပါမည္။
Diode Range တြင္ထားပါက မီတာတြင္ 1 (သို့) 0L ေပၚပါမည္။
မီတာတစ္လုံးနွင့္တစ္လုံးႀကား အနည္းငယ္ကြဲလြဲႏိုင္ပါသည္။
(သတိၿပဳရန္။ ။Digital Multimeter တြင္ Diode Scale တြင္တုိင္းတာပါက မီတာ Probe တံ အနီတြင္ (+V) မီတာ Probe တံ အနက္တြင္ (-V) ေရာက္ရွိေနပါမည္။
ယခုအခ်က္သည္ Analog Multimeter ႏွင့္ ေၿပာင္းၿပန္ အခ်က္ၿဖစ္ပါသည္။
ထုိ့ေႀကာင့္ Digital Multimeter ၿဖင့္ Diode တုိင္းတာလွ်င္ Diode ၏ Cathode (-)တြင္ မီတာ Probe တံ အနက္ကုိထား ၿပီး Anode (+) တြင္ မီတာ Probe တံ အနီကုိထားၿပီးတုိင္းရပါမည္။မွားတုိင္းမိပါက မီတာတြင္ဘာမွ မၿပပါ 1 (သို့) 0L သာၿပပါမည္။
Batter တုိင္းၿခင္း
Battery တုိင္းေသာ အခါ မီတာလက္တံ အနီ အနက္ တုိ့ကုိမွန္ကန္စြာ ထားၿပီး တုိင္းတာရပါမည္။မွားယြင္းပါက ကိန္းဂဏန္းမ်ား၏ ေရွ့တြင္ – ၿပေနပါမည္။
ဒါေလးေတြလဲ သိထားသင့္ပါတယ္…….
ေအာက္မွာပုံတင္ေပးထားပါတယ္ Unit ေတြပါ။

" အဆင္​​ေျပပါ​ေစ
ကို​ေဇာ္​သြင္​(နည္​းပညာ)"
